手表里那颗“大嗓门”：OCA72390如何用一颗PA同时搞定外放和通话
导语
为什么手表/IoT的音频是最难做的？
要小，要响，要省电，又要安静，还不能把喇叭震坏。
今天拆一颗OCA72390——看它如何用一个“自适应电荷泵 +高 PSRR + AGC 保护”的核心框架，把这几件事一次讲清楚。
先说结论：
它到底解决了手表音频的什么痛点？
智能手表做声音，逃不开这四个“既要又要”：
痛点
手表的现实约束
要响
空间小、电池小，喇叭撑不起大功率
要省电
一整块手表电池要撑好几天
要安静
铃声/通话时不能有噪声、不能有电流声
要护喇叭
小喇叭很容易被大音量震坏
OCA72390 的核心思路，就是用“一颗芯片 + 一套自适应架构”，把以上四件事同时拿下。它并不是靠某一个参数单打独斗，而是靠下面这个核心框架协同工作：

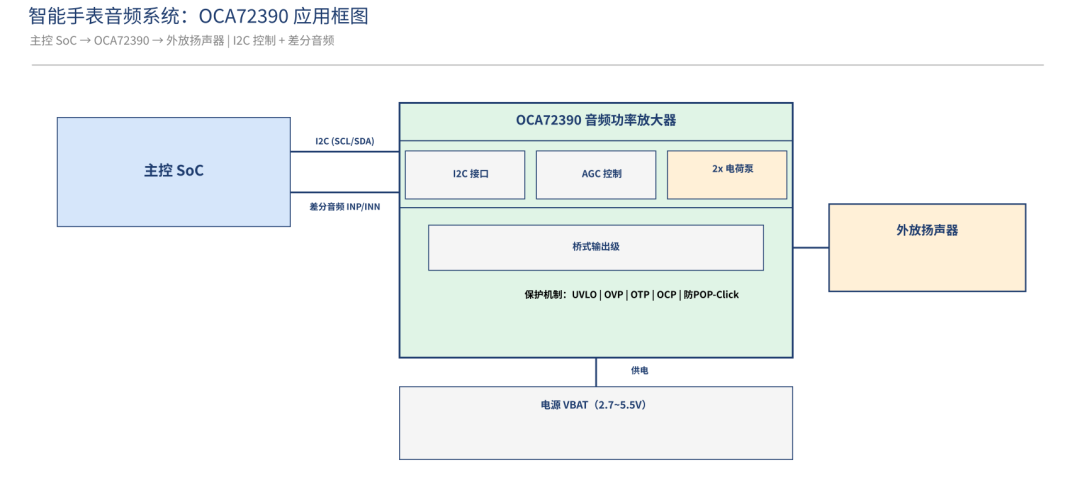

系统应用架构
核心框架：
三招，环环相扣
第一招
2× 电荷泵：小电压，大声压
手表的主电源一般是VBAT（2.7~5.5V），但在 4.2V 下要给 8Ω 喇叭推大功率，输出摆幅不够。OCA72390 内置一个自适应 2× 电荷泵，把供电电压最高抬到约 2×VDD（最高 8V），直接拉到高动态范围。
• 输出功率：3.1W @8Ω / 3.5W @6Ω（VDD=4.2V，THD+N=1%）
第二招
又响又干净：高 PSRR，把“电流声”压下去
PSRR：90dB @ 217Hz——即使电源有纹波，也不容易串成可闻噪声
第三招
AGC 自动增益 + 全套保护
光有“大功率”还不够，小喇叭最怕的一是削波失真，二是被大音量震坏。OCA72390 内置三级 AGC（Limiter + Fast AGC + Slow AGC）：
• 自动防削波：信号一超阈值，自动降低增益，听感更顺、不易爆音；
• 自动增响度：信号回落时缓慢恢复增益，让声音“听起来更大”；
• 护喇叭：把最大输出幅值限制在安全范围，保护扬声器免受过功率损坏。

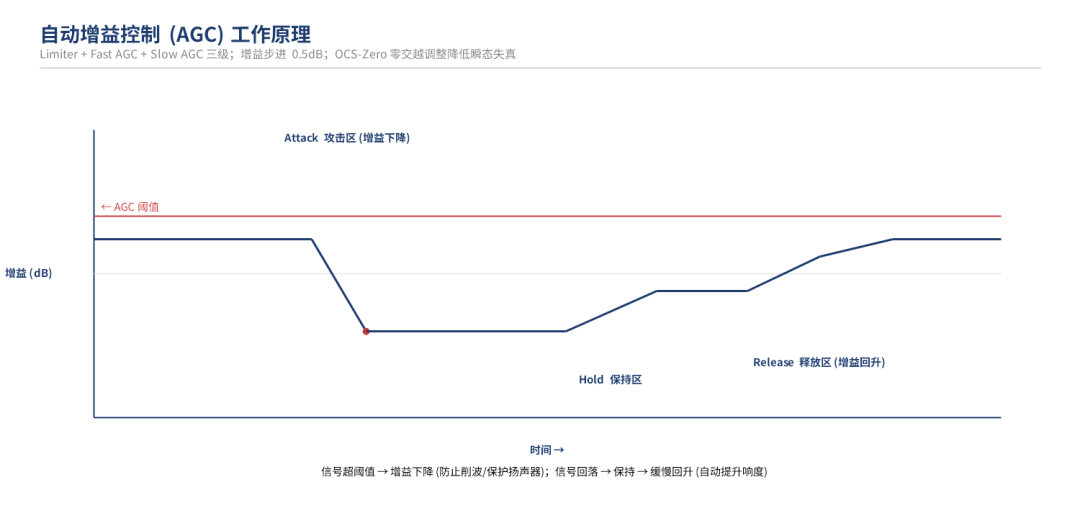

AGC工作原理
配合硬件保护链（UVLO、OVP、OTP(160°C)、OCP 短路自动恢复、软启动、防 Pop-Click），多方面保护系统。

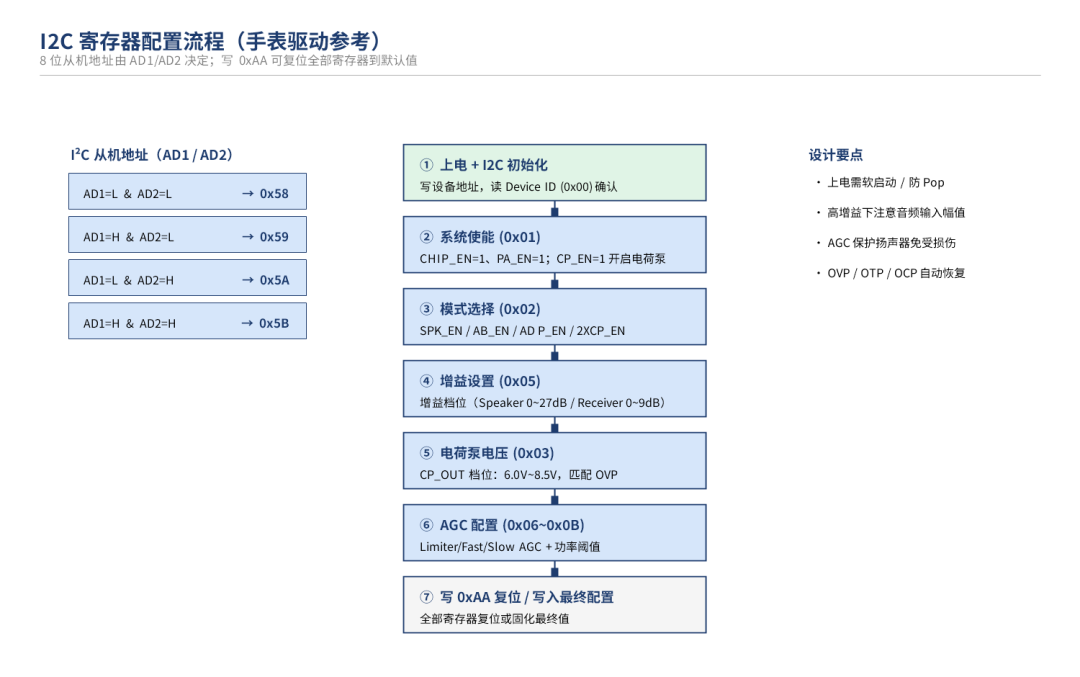

寄存器配置流程
特别注意：给工程师的两点设计提醒
1. 输入耦合电容决定低频响应
输入耦合电容 CIN 和内部电阻直接决定高通截止频率：
• CIN=47nF → 约 342Hz（24dB 增益）
• CIN=100nF → 约 160Hz，低频更好
手表低频不足时，优先把 CIN 加大。
2. 电荷泵电压要与 OVP 匹配
电荷泵输出电压（可选 6.0~8.5V）不能超过 OVP 阈值（默认 8V），否则会触发过压保护。想做较低输出电压（比如 6V 档位，减轻喇叭压力），就把CP_OUT 档位配好。

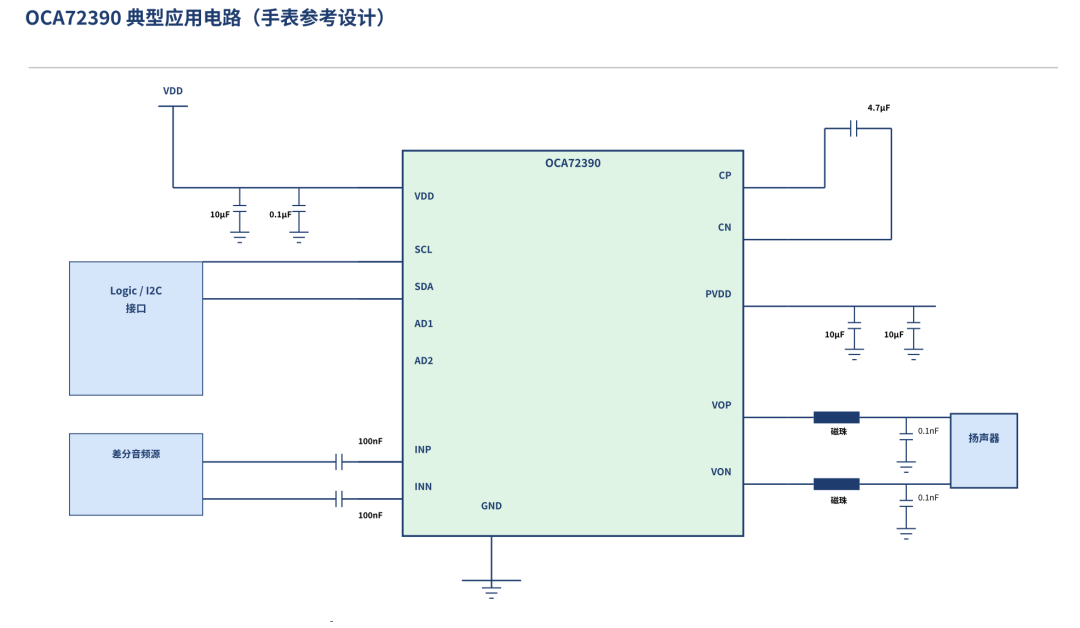

典型应用电路

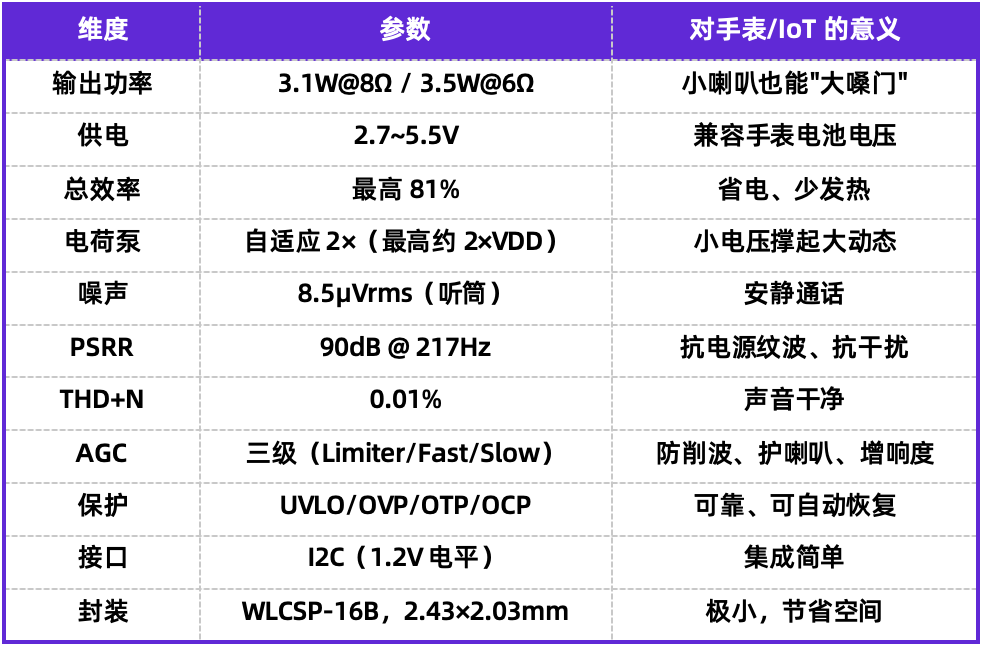

一表速览：OCA72390 的关键优势
OCA72390给到手表/IoT的产品逻辑很清晰：不靠单一参数的极致，而是用“自适应电荷泵 +高 PSRR + AGC 保护”这一套协同框架，把“响、省、净、护”四件事一次解决。
对做穿戴、IoT、蓝牙音频的工程师来说，它最大的价值是：用一颗小的、省电的、好集成的 PA，把音频这条最难做的链路，变成“按寄存器配置就能跑”的成熟方案。
