基于级联磁传感器的液位检测新方案——OCH1315

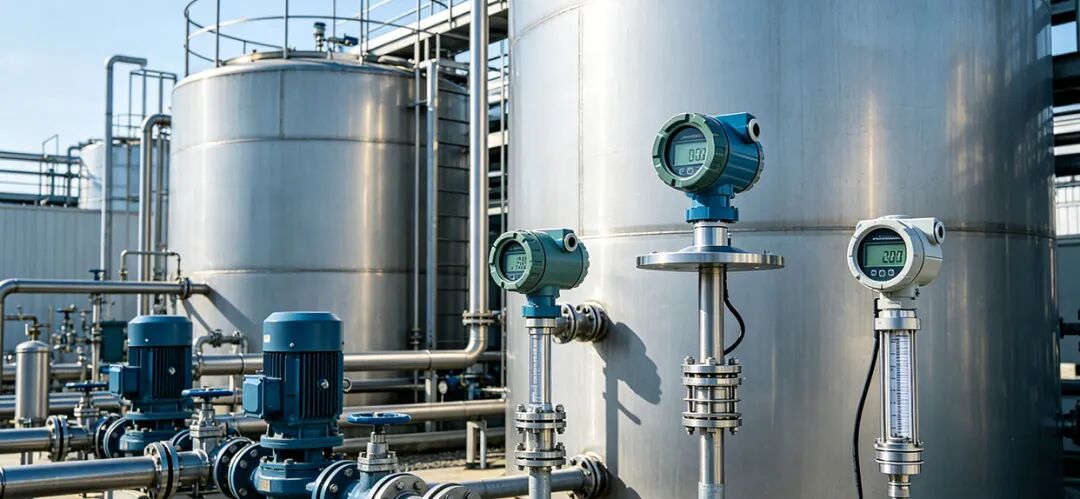

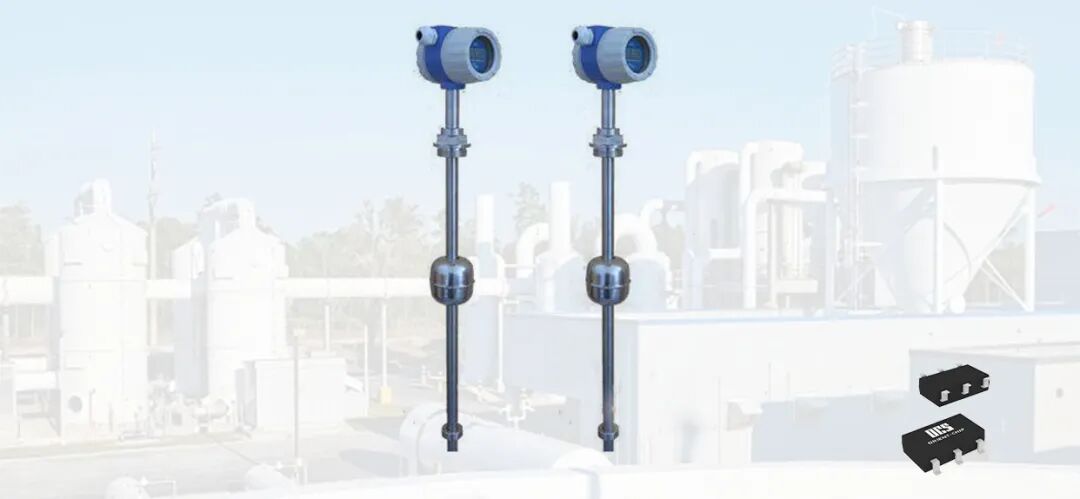

在工业储罐、水处理等液位检测场景中，如何用低成本实现长量程、高精度、低功耗的多点液位检测，同时确保系统可靠性，一直是业内面临的挑战。

传统方案的痛点：

多个霍尔传感器同时工作：mA级别工作电流，功耗高，电源负担大；

用TMR传感器：功耗低，但是成本高昂且抗干扰能力弱。

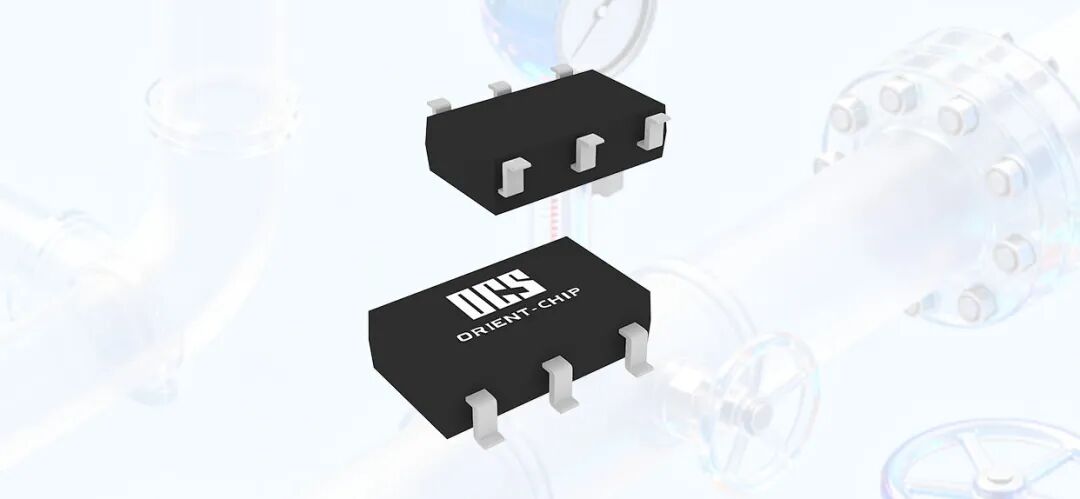

OCH1315提供一种新的级联方式——通过HC/EN引脚级联，将多个传感器依次唤醒，轮流工作，1.15µA超微功耗，保留了霍尔传感器的成本优势，又实现超低功耗，同时增加了故障诊断机制，确保系统可靠性和稳定性。OCH1315提供的新级联方案已已申请相关专利（CN221630841U）。

核心工作机制：

多颗OCH1315通过HC-EN脚连接形成级联工作链；

1.第一个传感器（Head）开始工作，其余全部休眠；

2.Head 工作完成后，通过 HC 引脚唤醒下一个传感器；

3.依次传递，最后一个传感器工作完毕后，再次唤醒

4.同一时刻，整个系统只有一颗传感器在工作

故障处理机制：

OCH1315的级联方式具备故障处理机制，显著提升系统可靠性和稳定性，包括系统任一芯片损坏或短接或功能异常等异常情况。

1. 若某颗传感器因故损坏，则此故障点前后分裂成形成两个工作链，继续工作，不影响整个系统工作；

2. 若某颗传感器功能异常，未输出 HC 信号，则下一级内部计时结束后强行唤醒，开始工作，不影响整个系统工作；

3. 若某颗传感器短接，则触发限流保护；
